Клиновые ремни являются одним из наиболее распространенных типов приводных ремней в промышленности. Они используются для передачи крутящего момента между шкивами и играют ключевую роль в работе многих машин и механизмов. Правильное понимание маркировки клиновых ремней имеет важное значение для выбора подходящего ремня, обеспечивая надежность и эффективность оборудования. В этой статье мы рассмотрим систему маркировки клиновых ремней, ее значение и дадим рекомендации по выбору правильного ремня для ваших нужд.

Что такое маркировка клиновых ремней

Маркировка клиновых ремней — это система обозначений, которая позволяет определить основные параметры ремня, такие как профиль, длина, материал и конструктивные особенности. Правильное чтение маркировки помогает подобрать ремень, идеально соответствующий требованиям конкретного оборудования.

Значение каждой части маркировки

Маркировка клиновых ремней обычно включает в себя следующие элементы:

1. Профиль (типоразмер): обозначает форму и размеры поперечного сечения ремня.
2. Длина ремня: указывается в миллиметрах или дюймах, в зависимости от системы измерения.
3. Материал или дополнительные характеристики: могут быть указаны дополнительные обозначения, указывающие на особенности материала или конструкции (например, маслоустойчивость, повышенную прочность и т.д.).

Основные типы маркировки

Существует две основные системы маркировки клиновых ремней: метрическая и дюймовая. Понимание различий между ними важно для правильного подбора ремня.

Метрическая система маркировки

Метрическая система используется преимущественно в Европе и большинстве стран СНГ.

Пример маркировки: SPA 1200

• SPA: профиль ремня.
• 1200: длина ремня в миллиметрах по внутренней длине или длине развертки.

Основные профили метрических клиновых ремней:

• SPZ: ширина верхней грани 9,7 мм.
• SPA: ширина верхней грани 12,7 мм.
• SPB: ширина верхней грани 16,3 мм.
• SPC: ширина верхней грани 22 мм.

Дюймовая система маркировки

Дюймовая система распространена в США и некоторых других странах.

Пример маркировки: B 50

• B: профиль ремня.
• 50: длина ремня в дюймах по внутренней длине или длине развертки.

Основные профили дюймовых клиновых ремней:

• A: ширина верхней грани 13 мм.
• B: ширина верхней грани 17 мм.
• C: ширина верхней грани 22 мм.
• D: ширина верхней грани 32 мм.

Примеры и расшифровка маркировок

1. XPZ 750:

   • X: обозначение зубчатого (сниженного) профиля.
   • PZ: профиль ремня (соответствует SPZ).
   • 750: длина ремня в миллиметрах.
2. 5V 500:

   • 5V: профиль ремня в дюймовой системе.
   • 500: длина ремня в единицах, соответствующих дюймовой системе.

Как правильно подобрать клиновый ремень по маркировке

Шаги и рекомендации

1. Определите необходимый профиль ремня:

   • Изучите техническую документацию оборудования.
   • Измерьте ширину и высоту старого ремня или шкива.
2. Определите длину ремня:

   • Используйте измерительные инструменты для определения длины по внутренней стороне или развертке.
   • Учтите метод измерения (в миллиметрах или дюймах).
3. Учтите материал и особенности ремня:

   • При необходимости выберите ремни с дополнительными свойствами: маслоустойчивые, теплоустойчивые и т.д.
4. Сверьтесь с каталогом производителя:

   • Убедитесь, что выбранный ремень соответствует стандартам и спецификациям.

Учет специфики оборудования и условий эксплуатации

• Нагрузка и скорость: выберите ремень, способный выдерживать требуемые нагрузки и скорости вращения.
• Условия окружающей среды: при наличии агрессивных сред или экстремальных температур используйте специальные ремни.
• Конструкция шкивов: убедитесь, что профиль ремня соответствует профилю шкива.

Советы по эксплуатации и обслуживанию клиновых ремней

Правила установки и натяжения

• Правильная установка: убедитесь, что ремень установлен без перекосов и скручиваний.
• Регулировка натяжения: используйте динамометрические приборы для установки оптимального натяжения. Слишком сильное или слабое натяжение может привести к быстрому износу ремня.
• Выравнивание шкивов: шкивы должны быть точно выровнены во избежание неравномерного износа.

Контроль износа и своевременная замена

• Регулярные осмотры: проверяйте состояние ремней на наличие трещин, износа, расслоений.
• Своевременная замена: заменяйте ремни при первых признаках значительного износа, не дожидаясь полного выхода из строя.
• Комплектная замена: при использовании нескольких ремней в одном приводе рекомендуется заменять их одновременно, чтобы обеспечить равномерную нагрузку.

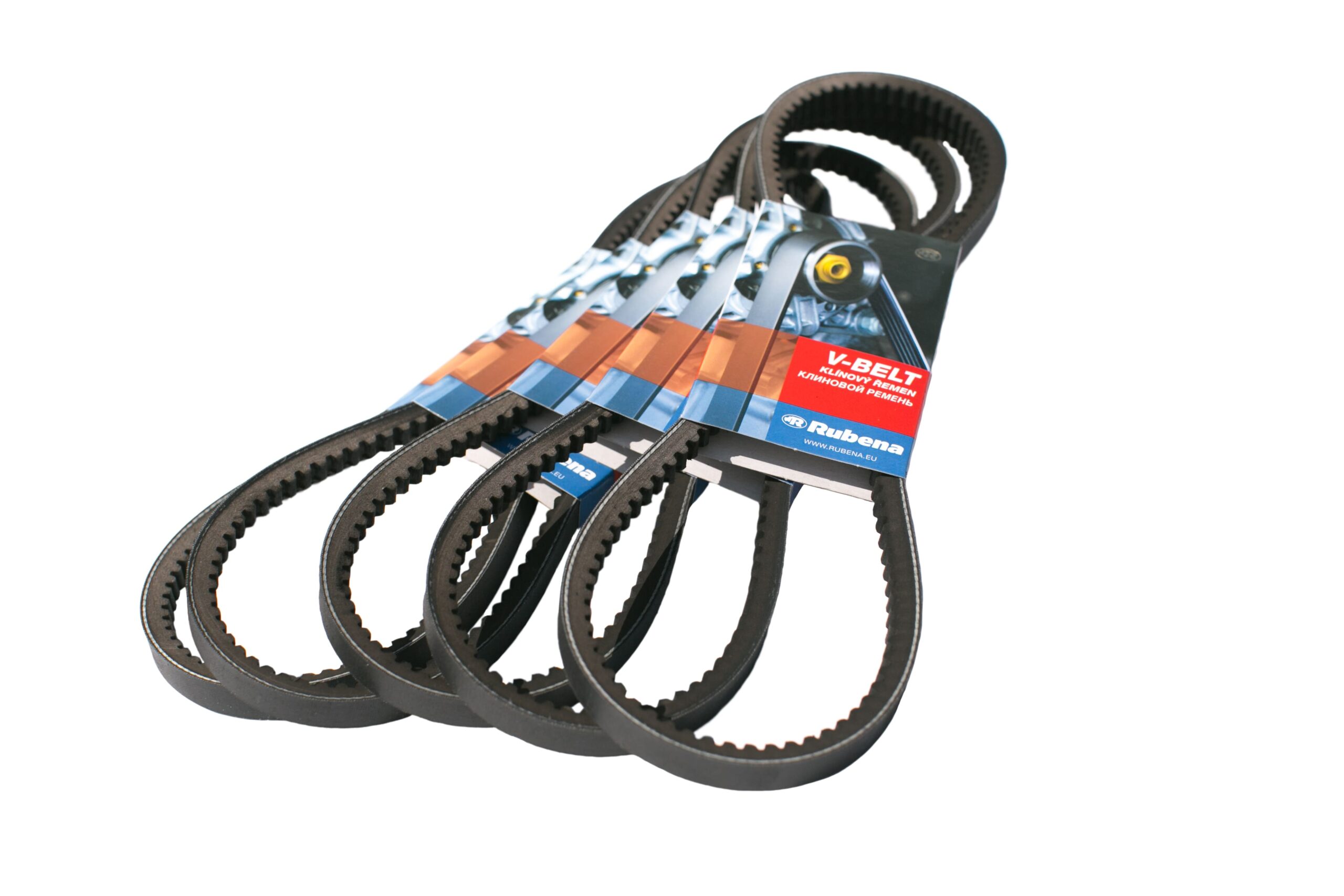

Продукция Belting Rezina

Products специализируется на поставках высококачественных клиновых ремней для различных отраслей промышленности в Узбекистане.

Ассортимент клиновых ремней

• Стандартные клиновые ремни профилей SPZ, SPA, SPB, SPC, A, B, C.
• Зубчатые (сниженные) ремни для повышения гибкости и эффективности.
• Специальные ремни с повышенной износостойкостью, масло- и термостойкие.
• Композитные ремни для специфических применений.

Услуги по подбору и консультации специалистов

• Профессиональный подбор ремней по требованиям заказчика.
• Технические консультации по установке, эксплуатации и обслуживанию.
• Индивидуальные решения для нестандартного оборудования.

Преимущества работы с нами

• Высокое качество продукции, соответствующее международным стандартам.
• Конкурентоспособные цены благодаря прямым поставкам от производителей.
• Быстрая доставка и наличие продукции на складе.
• Поддержка клиентов на всех этапах сотрудничества.

Понимание маркировки клиновых ремней и правильный их выбор являются ключевыми факторами для обеспечения надежной и эффективной работы вашего оборудования. Следуя рекомендациям по подбору и эксплуатации, вы сможете продлить срок службы ремней и избежать незапланированных простоев.

Belting Rezina готова предоставить полный спектр клиновых ремней и профессиональную поддержку в их подборе и обслуживании.
